Welding Package Cobot Laser

Das Welding Package Cobot Laser ist ein vollumfängliches Schweißsystem, das die Bereiche Robotertechnik, Lasertechnologie und Sicherheit in einer innovativen Gesamtlösung vereint. Es wurde speziell entwickelt, um hochpräzises und effizientes Laserfügen zu ermöglichen und gleichzeitig höchste Sicherheitsstandards zu gewährleisten.

Dank der Kombination aus moderner Automatisierungstechnik und fortschrittlicher Lasertechnologie bietet das System eine präzise, schnelle und materialschonende Schweißlösung, die sich ideal für industrielle Anwendungen eignet. Die integrierten Sicherheitsmechanismen sorgen dafür, dass der gesamte Schweißprozess zuverlässig und normgerecht abläuft, wodurch Produktqualität und Arbeitssicherheit auf ein neues Niveau gehoben werden.

  • 1

    Siegmund Schweißtisch

  • 2

    Lasertechnologie

  • 3

    Cobot von Universal Robots

  • Bequemer Zugang des Schweißbereiches ohne Störkontur zum Bestücken und Entnehmen
  • In der Größe flexible Kabine frei konfigurierbar
  • Einhausung als Selbstbau nach Absprache der Mindestanforderungen
  • Siegmund Schweißtische bieten Platz für alle Baugruppen
  • Montage des Roboters auf dem Tisch oder optional an der Rückwand
  • Standardeinhausung, Schallschutzeinhausung oder optional Selbstbau
  • inklusive Sicherheitstechnik
  • Montage und Inbetriebnahme durch unsere Techniker zum Festpreis
  • Schulung durch unsere Techniker bei Ihnen vor Ort zum Festpreis
  • Schweißverfahren: Unterstützt MIG/MAG und WIG-Verfahren, ideal für unterschiedliche Anwendungen und Materialien.
  • Roboterarm-Reichweite: Bis zu 1.300 mm, für eine flexible Anpassung an verschiedene Werkstückgrößen.
  • Traglast des Roboters: 5 bis 10 kg, passend für die meisten Schweißanwendungen im industriellen Umfeld.
  • Wiederholgenauigkeit: ± 0,03 mm, gewährleistet hohe Präzision und gleichbleibende Schweißqualität.
  • Steuerung und Programmierung: Touchscreen und Offline-Programmierung ermöglichen eine einfache und intuitive Bedienung.
  • CE-Zertifizierung für die Gesamtanlage: Rechtssicherheit und vollständige Konformität, wodurch eine eigene Risikobewertung entfällt.

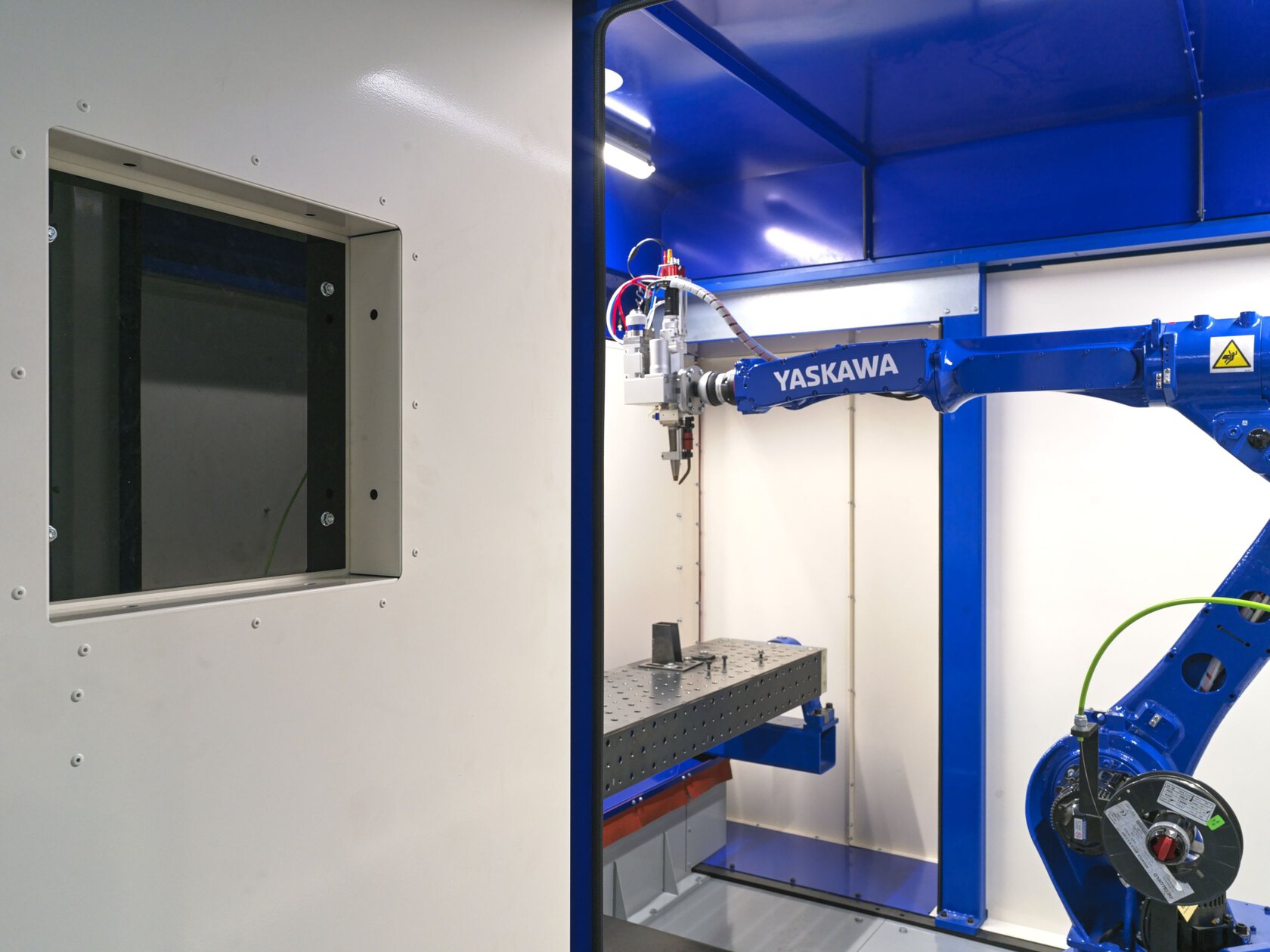

Die Laserkabine ist speziell für Schweißanlagen konzipiert und erfüllt die Anforderungen der entsprechenden Laserklasse. Sie bietet optimalen Schutz und reduziert gleichzeitig die Geräuschentwicklung durch den Einsatz spezieller Schallschutzsysteme in allen Wänden.

Merkmale der Einhausung

  • Sicherheitsnormen
    Die Kabine ist nach den Anforderungen der DIN EN 60825-4:2011 ausgestattet und beinhaltet eine Eingangstür mit einem Laserfenster (60 x 60 cm) für sichere Sichtkontrolle.
  • Erweiterte Sicherheitstechnik
    Die Anlage ist mit Pilz-Sicherheitstechnik ausgestattet, um maximale Sicherheit für Bediener und Unbeteiligte zu gewährleisten. LED-Hinweisschilder zur optischen Warnung sind im Lieferumfang enthalten.
  • Effiziente Absaugung
    Der Schweißrauch wird innerhalb der Kabine durch einen teleskopierbaren Absaugarm erfasst und über einen Abluftkanal zur optionalen Filteranlage geführt. Integrierte Lufteinlässe sorgen für eine effektive Luftzirkulation.
  • Dimensionen
    Standardmäßig hat die Kabine eine Größe von 2,50 m Breite, 3,50 m Tiefe und 2,70 m Höhe. Weitere Größen sind auf Anfrage erhältlich, um individuelle Anforderungen zu erfüllen.
  • MIG/MAG von EWM
  • MIG/MAG von Fronius
  • CMT - Cold Metal Transfer von Fronius
  • WIG-DC von EWM
  • WIG-AC/DC von EWM
  • WIG-DC mit Kaltdrahtzufuhr von EWM
  • WIG-AC/DC mit Kaltdrahtzufuhr von EWM
  • Mit Schutzfolie für UR e-Series
  • Mit Schutzhülle für Bedienpanel
  • Ampel Cobot LED Lightning
  • Nullpunktspannsystem pneumatisch zur Aufnahme von Siegmund Wechselplatten

Welding Package Cobot Laser

Das Welding Package Cobot Laser mit  WIG-Schweißtechnik und umfangreichen Zubehör.

  • Tischgröße variabel
  • Robotertyp UR 5e oder UR 10e "Ready to weld"
  • Software Pakete zur einfacheren Bedienung
  • CE-Eerklärung für die Gesamtanlage
  • MIG / MAG Schweißtechnik Fronius und EWM
  • Nullpunkt - Spannsystem
  • Brennerabsaugung
  • Linearachse zum Verfahren des Roboters
  • Drehtisch zur Bauteilpositionierung
  • Dreh - und Kipptisch zur Bauteilpositionierung
  • WIG Schweißtechnik von Fronius oder EWM

Welding Package Cobot Laser

Das Welding Package Cobot Laser ist ein komplettes Schweißsystem, das modernste Robotertechnik, Lasertechnologie und umfassende Sicherheitslösungen in einer innovativen Gesamtlösung vereint. Dieses System wurde speziell für hochpräzise und effiziente Laserfügeprozesse entwickelt und erfüllt höchste Sicherheitsstandards. Ein wesentliches Merkmal ist das anpassbare Einhausungssystem, das individuell nach den Kundenanforderungen konfiguriert werden kann. Nach der Installation erhält der Kunde die CE-Erklärung für die gesamte Anlage, die eine rechtskonforme und sichere Nutzung gewährleistet. Zusätzlich ist eine Bauteilpositioniertechnik als Erweiterung erhältlich, um die Fertigungsprozesse noch weiter zu optimieren.
